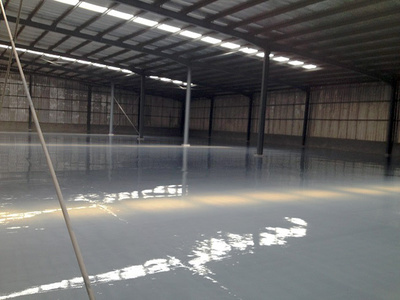

随着现代工业，特别是电子、医药、化工等行业的快速发展，对生产环境洁净度与防静电性能的要求日益提高。防静电地坪系统应运而生，成为保障生产安全、提升产品质量的关键基础设施。对于预算有限但又有明确功能需求的项目而言，经济型涂装防静电地坪是一种理想的解决方案。其核心在于以合理的成本，通过标准化的施工工艺，实现地坪的持久导静电性能与基础防护。以下是该工程的详细施工工艺流程。
一、施工前准备
- 基层勘察与处理：施工前需对混凝土基层进行彻底检查。要求基层坚固、密实、平整（平整度需符合国家标准），无起砂、空鼓、裂缝、油污及化学污染。含水率需低于8%。对于不达标处，需进行打磨、修补、清洁等预处理。
- 环境条件：施工环境温度宜在5-35℃之间，空气相对湿度低于85%，并保持良好的通风。避免在雨雪、大风等恶劣天气下施工。
- 材料与工具准备：根据设计要求和面积计算，备齐经济型环氧防静电底漆、导电铜箔（或导电网格）、防静电中涂砂浆、防静电面漆等主材，以及相应的稀释剂、固化剂。工具包括研磨机、吸尘器、锯齿镘刀、滚筒、导电电阻检测仪等。
二、主要施工工艺流程
- 基层打磨与清洁：使用专业地坪研磨机对基层进行全面打磨，去除浮浆、松散层，并形成粗糙表面以增强附着力。打磨后使用工业吸尘器彻底清除所有粉尘与颗粒，确保基层洁净。
- 涂刷防静电底漆：将环氧防静电底漆按比例混合并搅拌均匀后，采用滚筒均匀涂布于处理好的基层上。底漆能有效渗透混凝土，起到封闭、加固基层和增强后续涂层附着力的关键作用。要求涂布均匀，无漏涂。待其完全固化（通常需8-12小时）。
- 铺设导电铜箔网络：在已固化的底漆层上，按照设计图纸（通常为2m×2m或6m×6m的网格）粘贴导电铜箔。铜箔交接处需确保良好接触，并使用导电胶固定。所有铜箔需引出接地端子，以便最终接入建筑接地系统，构成完整的静电泄放通路。
- 批刮防静电中涂砂浆：将掺有导电材料的环氧中涂主剂与固化剂混合，加入适量石英砂搅拌均匀，形成砂浆。用锯齿镘刀将其均匀批刮在已铺设铜箔的底漆上。此层主要作用是找平地面、增加地坪厚度与抗压强度，并进一步构建均匀的导电层。施工后需养护至完全固化，然后进行打磨、吸尘，为面漆施工提供平整基面。
- 涂装防静电面漆：这是决定地坪最终外观与表面电阻的关键工序。将防静电面漆组分按规定比例充分混合搅拌后，采用专用滚筒或镘刀进行施工。通常采用“一底两面”或“两底两面”的工艺，即先涂一层薄薄的封闭层，再涂装最终的耐磨面层。施工需确保涂层均匀、连续、无气泡、无滚筒痕迹，并将导电铜箔网络完全覆盖封闭。
三、施工后养护与检测
- 养护：面漆涂装完成后，需设置围挡，严禁行人车辆进入。在标准温湿度条件下，通常需养护24-48小时方可上人，7天后可承受轻载，完全达到设计强度约需7-14天，期间应避免重压、冲击及化学品污染。
- 性能检测：养护期满后，使用符合标准的表面电阻测试仪进行检测。依据《GB 50944-2013 防静电工程施工与质量验收规范》，防静电地坪的表面电阻通常需在1.0×10^5 Ω 到1.0×10^9 Ω 之间（具体范围根据项目要求确定）。同时检查地坪外观是否平整、光滑、颜色均匀，并确认接地系统电阻符合安全规范。
四、经济性控制要点
- 材料选择：在保证导静电核心功能与基本物理性能的前提下，可选择性价比高的国产合格品牌材料，优化涂层体系设计（如适当减少涂层遍数或厚度，但需满足最低要求）。
- 工艺优化：标准化、流程化的施工是关键，能有效减少返工和材料浪费。加强基层处理质量，可避免日后因基层问题导致的维修成本。
- 精细管理：精确计算材料用量，做好现场物料管理，减少损耗。合理安排工序，提高施工效率。
经济型涂装防静电地坪工程的成功，依赖于“合格的基层处理、标准的材料应用、严谨的工艺执行以及全面的性能检测”四位一体。通过上述科学合理的施工工艺，能在控制成本的建造出满足功能需求、经久耐用的防静电地坪，为现代化生产环境提供可靠保障。
